51单片机入门指南：从零开始轻松掌握微控制器开发技巧

1.1 什么是51单片机

51单片机就像电子世界里的瑞士军刀。它把中央处理器、存储器、输入输出接口都集成在一块小小的芯片上。你可能见过那些蓝色或黑色的方形芯片，上面有很多金属引脚，那就是51单片机的真身。

我记得第一次接触51单片机是在大学实验室。那个小小的芯片居然能控制整个实验台的灯光和电机，让我对微控制器产生了浓厚兴趣。它本质上是一个完整的微型计算机系统，只是把电脑主机箱里的所有部件都压缩到了指甲盖大小的空间里。

1.2 51单片机的发展历史

51单片机的故事要从1980年代说起。英特尔公司推出了MCS-51系列，这就像给电子行业投下了一颗重磅炸弹。当时谁也没想到，这个架构会如此长寿。

有趣的是，英特尔后来逐渐淡出了单片机市场，而其他厂商却让51架构焕发了新生。飞利浦、Atmel、STC等公司都在这个基础上发展出自己的产品线。这种开放的态度反而让51单片机获得了更广泛的应用。

我收藏着一块1990年代生产的8051芯片，虽然它的性能比不上现在的产品，但那种经典的工业设计依然让人着迷。

1.3 51单片机的特点与优势

51单片机最大的魅力在于它的平衡性。它不像某些高端芯片那样复杂，也不像简单控制器那样功能有限。这种恰到好处的设计让它成为了入门学习的绝佳选择。

它的指令集相对简单，总共就111条指令。学习起来不会让人望而生畏。功耗控制也做得不错，很多型号都能在低电压下工作，这对电池供电的设备特别友好。

成本优势更是不言而喻。一个基础的51单片机芯片可能只要几块钱，这让它在成本敏感的项目中备受青睐。开发工具也很便宜，甚至有很多免费的开发环境可用。

1.4 51单片机的应用领域

从智能家居到工业控制，51单片机的身影无处不在。你家里的空调遥控器、电子体重秤，甚至小朋友的电动玩具，都可能藏着一个小小的51芯片。

在工业领域，它的稳定性得到了充分验证。温度控制器、电机驱动器、数据采集模块，这些设备往往一用就是十几年。我参与过一个工厂自动化改造项目，发现他们二十年前用的51单片机系统至今仍在稳定运行。

消费电子产品更是51单片机的主战场。那些需要基本控制功能又要求成本低廉的产品，几乎都能看到它的身影。这种经久不衰的生命力，确实令人惊叹。

2.1 CPU核心架构

51单片机的核心是一个8位的中央处理器。它采用经典的哈佛结构，程序存储器和数据存储器分开编址。这种设计让指令读取和数据操作可以并行进行，提升了执行效率。

处理器内部包含算术逻辑单元、控制器和专用寄存器组。ACC累加器是最重要的寄存器之一，大部分运算都要通过它来完成。PSW程序状态字则实时反映着运算结果的特征，比如进位标志、奇偶校验位等。

我记得第一次分析51单片机指令执行流程时，发现它的机器周期设计很有特点。每个机器周期包含12个时钟周期，这种相对较慢的节奏反而让时序控制变得简单明了。

2.2 存储器结构

51单片机的存储器分为几个独立的空间。程序存储器通常是只读的，用来存放固化的程序代码。早期的型号使用掩膜ROM，后来普遍改用可重复擦写的Flash存储器。

内部RAM虽然只有128字节，但设计得非常精巧。前32字节被划分为4组工作寄存器，每组8个。这种分组机制在中断处理时特别有用，可以快速切换寄存器组而不需要保存现场。

特殊功能寄存器分布在RAM的高128字节地址空间。这些寄存器就像是单片机的控制面板，通过它们可以配置各种外设的工作模式。每个寄存器都有特定的位定义，需要仔细查阅数据手册。

2.3 I/O端口功能

51单片机通常提供4个8位的并行I/O端口，标记为P0到P3。每个端口都有自己的特点和用途。P0口在访问外部存储器时负责输出低8位地址和传输数据，其他时候可以作为标准的输入输出口使用。

P1口是最通用的I/O端口，大部分基本的输入输出操作都可以通过它完成。P2口在外部存储器访问时输出高8位地址，P3口则具有第二功能，包括串口通信、中断输入等。

这些端口的驱动能力有限，每个引脚通常只能提供几毫安的电流。驱动LED时需要串联限流电阻，驱动继电器或电机则必须使用三极管或驱动芯片进行电流放大。

2.4 定时器/计数器

标准的51单片机包含两个16位的定时器/计数器：Timer0和Timer1。它们既可以作为定时器使用，也可以作为外部事件计数器。定时器模式时，每个机器周期计数值加1；计数器模式时，对应外部引脚的电平跳变触发计数。

定时器的工作模式相当灵活。有13位、16位、8位自动重装等多种模式可选。自动重装模式特别适合产生精确的周期性信号，比如串口通信的波特率就是通过定时器产生的。

我做过一个电子琴项目，就是利用定时器产生不同频率的方波来驱动蜂鸣器。调整定时器的重装值就能改变音调，这种直接控制硬件的感觉很奇妙。

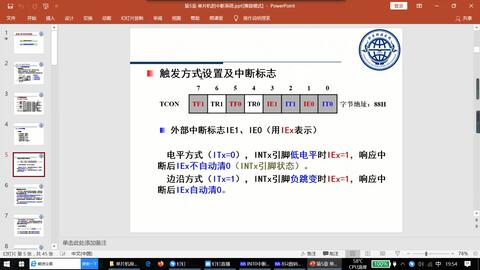

2.5 中断系统

51单片机提供了5个中断源：两个外部中断、两个定时器中断和一个串口中断。每个中断都有独立的使能位和优先级设置。这种中断机制让单片机能够及时响应外部事件，提高了系统的实时性。

中断向量表固定在程序存储器的特定地址。当某个中断发生时，处理器会自动跳转到对应的向量地址执行中断服务程序。在ISR中，通常需要手动保存重要的寄存器值，执行完中断处理后再恢复。

中断优先级的设计很实用。高优先级的中断可以打断低优先级的中断服务程序，但同优先级的中断不能互相打断。这种层次分明的中断管理让复杂的多任务处理成为可能。

2.6 串行通信接口

51单片机的串行通信接口支持两种工作模式：同步模式和异步模式。最常用的是模式1，也就是8位UART模式。通过配置定时器产生合适的波特率，可以实现与电脑、传感器等设备的串行数据交换。

串口通信涉及几个关键寄存器。SBUF是数据缓冲寄存器，发送和接收都通过它进行。SCON控制着串口的工作模式和状态，PCON则包含波特率加倍位，可以在相同晶振频率下获得更高的通信速率。

在实际项目中，我经常用串口来调试程序。通过发送一些关键变量的值到电脑串口助手，可以很直观地了解程序的运行状态。这种调试方式虽然原始，但非常有效。

3.1 开发软件选择与安装

Keil C51是51单片机开发最经典的集成开发环境。它提供了完整的编译、调试工具链，支持从代码编写到程序烧录的全流程。安装过程相对简单，下载官方安装包后按照向导步骤进行即可。

另一个值得考虑的选择是SDCC，这是一款开源的C编译器。对于学习用途来说，SDCC的免费特性很有吸引力。我记得刚开始接触单片机时就是用的SDCC，虽然界面不如Keil友好，但确实帮我省下了购买正版软件的费用。

安装时需要注意操作系统兼容性问题。Windows 10和11用户可能会遇到一些驱动签名验证的麻烦，这时候需要暂时禁用驱动强制签名才能正常安装仿真器驱动。这个步骤可能会让新手感到困惑，但实际上只需要在系统启动时按特定键进入安全模式设置。

3.2 编程工具配置

新建工程时要正确选择设备型号。不同厂商的51单片机在存储容量和外设配置上可能有差异，选错型号会导致编译时代码大小超出限制或寄存器定义不匹配。好在Keil的设备数据库很全面，主流型号都能找到。

编译器优化级别设置需要根据实际情况调整。低级优化产生的代码更易于调试，但体积较大。高级优化可以显著减小代码尺寸，但可能会影响某些依赖精确时序的程序。我通常会在开发阶段使用低级优化，产品化时再切换到高级优化。

头文件包含路径和库文件链接的配置很关键。如果使用了外部模块或自己编写的驱动文件，务必在工程设置中添加对应的路径。遗漏这些配置是初学者最常见的编译错误来源之一。

3.3 仿真器使用

硬件仿真器能够实时监控程序运行状态，设置断点，观察变量值变化。J-Link和ST-Link是两种常见的仿真器，价格从几十到几百元不等。对于51单片机来说，一些国产的仿真器性价比很高。

仿真器连接时需要正确选择调试接口。51单片机通常支持JTAG或SWD接口，具体使用哪种要看芯片手册。连接线不宜过长，过长的信号线可能导致通信不稳定。

软件调试过程中，watch窗口特别有用。你可以添加需要监视的变量，程序运行时就能实时看到它们的数值变化。结合单步执行功能，可以深入理解每行代码对系统状态的影响。这种直观的反馈对学习编程思路帮助很大。

3.4 下载器连接

程序编译完成后需要通过下载器烧录到单片机中。USB转TTL串口下载器是最经济实用的选择，价格只要十几元钱。连接时注意TX、RX引脚要交叉对接，单片机的RX接下载器的TX，TX接下载器的RX。

有些新型的51单片机支持ISP在线编程，只需要在复位时保持特定引脚电平就能进入烧录模式。这种方式的优点是无需专用下载器，普通的USB转串口线就能完成程序下载。

我第一次成功烧录程序时的情景至今记忆犹新。看到LED按照我写的代码规律闪烁时，那种成就感难以言表。虽然现在看起来很简单，但那个瞬间确实激发了我对嵌入式开发的浓厚兴趣。

下载器驱动安装是个常见问题。如果系统无法自动识别下载器，需要手动安装CH340或CP2102等芯片的驱动程序。这些驱动在网上都很容易找到，下载时注意选择与操作系统版本匹配的安装包。

4.1 C语言基础语法

51单片机编程主要使用C语言，相比汇编语言更易上手。基本语法包括变量定义、控制结构和函数编写。变量类型要特别注意，51单片机的存储空间有限，使用char类型比int更节省内存。

数据类型选择直接影响程序效率。比如处理8位数据时，使用unsigned char比int节省一半存储空间。这个细节在资源受限的单片机系统中很关键。记得我第一个项目就因为变量类型使用不当，导致程序很快用完了内存。

程序结构通常包含头文件引用、全局变量定义和函数实现。头文件声明了单片机的特殊功能寄存器，这是与硬件交互的桥梁。主函数main()是程序执行的起点，在这里设置初始化代码和主循环。

4.2 寄存器操作

单片机通过寄存器控制所有硬件功能。每个外设都对应一组寄存器，通过读写这些寄存器来配置工作模式。sfr和sbit是51单片机特有的关键字，用于定义特殊功能寄存器和位地址。

直接操作寄存器能够实现最精确的控制。比如要设置P1口为输出模式，直接写入P1=0xFF即可。这种底层操作刚开始可能觉得抽象，但理解后会发现它提供了最大的灵活性。

位操作在寄存器编程中很常见。使用sbit定义单个引脚，可以独立控制每个I/O口的状态。这种精细控制让硬件配置变得直观，LED点亮、按键检测都依赖这种位级操作。

4.3 基本I/O控制

I/O口是单片机与外部世界交互的窗口。51单片机通常有4个8位I/O口，每个引脚都可以独立配置为输入或输出。输出模式下，引脚输出高电平或低电平；输入模式下，读取引脚的电平状态。

控制LED闪烁是最基础的I/O应用。通过定时改变引脚电平，就能实现LED的亮灭控制。这个简单实验包含了嵌入式编程的核心思想：通过软件控制硬件行为。

输入检测需要处理按键消抖。机械按键在按下和释放时会产生电平抖动，直接读取可能误判多次按键。软件消抖通过延时采样避开抖动期，确保每次按键只响应一次。

4.4 定时器编程

定时器是单片机的重要外设，用于精确计时和事件触发。51单片机通常有2-3个定时器/计数器，可以通过寄存器配置工作模式和计数值。

定时器工作模式包括模式0到模式3，对应不同的计数位数和功能。模式2的8位自动重装模式最常用，适合产生固定时间间隔的中断。配置时需要计算初值，确保定时精度。

我经常用定时器实现精确延时。相比软件延时循环，硬件定时器不占用CPU时间，程序可以同时处理其他任务。这种多任务处理能力让单片机应用更加灵活。

4.5 中断服务程序编写

中断让单片机能够响应外部事件。当特定条件满足时，CPU暂停当前程序，转去执行中断服务程序。51单片机支持多个中断源，包括外部中断、定时器中断和串口中断。

中断服务程序需要快速执行。通常只放置最必要的代码，避免长时间占用CPU。使用interrupt关键字定义中断函数，编译器会自动处理现场保护和恢复。

中断优先级设置很实用。当多个中断同时发生时，高优先级中断先得到处理。合理分配优先级能确保关键任务及时响应，这个设计在实时系统中特别重要。

4.6 串口通信编程

串口实现单片机与电脑或其他设备的数据交换。51单片机内置UART模块，只需少量代码就能建立通信链路。配置包括波特率、数据位、停止位和校验位设置。

波特率发生器依赖定时器1。计算波特率时需要根据系统时钟频率设置定时器重装值。误差过大会导致通信失败，这个计算要特别仔细。

数据收发通常采用中断方式。收到数据时触发中断，在中断服务程序中读取数据；发送时先检查发送缓冲区状态，避免数据覆盖。这种异步处理让通信更加可靠。

第一次成功实现串口通信时，看到单片机发送的数据在电脑串口助手上显示出来，那种连接虚拟与现实的体验很奇妙。虽然现在各种无线通信很普及，但串口仍然是调试和基础通信的首选。

5.1 开发板类型介绍

市面上的51单片机开发板主要分为基础型和增强型两大类。基础型开发板通常只包含单片机最小系统，适合初学者入门学习。增强型则集成了更多外设模块，能够支持复杂的项目开发。

最小系统板是最精简的选择。它只包含单片机、晶振电路和复位电路，需要用户自己连接外围器件。这种板子价格低廉，但要求使用者具备一定的电路基础。我记得刚开始学习时用的就是这种板子，虽然接线麻烦，但帮助我理解了硬件连接原理。

功能扩展板更适合实际项目开发。板上集成了LED、按键、数码管、液晶接口等常用外设，省去了大量接线工作。有些还带有传感器模块和通信模块，可以直接进行综合实验。这种一体化设计大大缩短了开发周期。

5.2 选购要点分析

选购开发板时要考虑几个关键因素。核心芯片型号决定了性能上限，STC89C52和STC12C5A60S2是目前的主流选择。前者兼容传统8051，后者运行速度更快且资源更丰富。

外设资源直接影响学习体验。基础外设包括LED、按键、数码管这些必不可少。进阶外设如ADC、PWM、EEPROM能支持更复杂的应用。我建议选择外设丰富的型号，毕竟学习过程中会涉及各种实验。

配套资料完善程度很关键。详细的使用手册、原理图、例程代码能显著降低学习门槛。有些厂商还提供视频教程和项目案例，这些资源对初学者特别友好。没有完善资料的支持，再好的硬件也难以发挥作用。

扩展接口设计值得关注。标准的2.54mm排针接口便于连接各种模块，杜邦线接线也相对方便。有些开发板采用特殊接口，虽然美观但兼容性较差。通用性强的接口设计让后续扩展更加灵活。

5.3 主流开发板推荐

STC官方开发板是稳妥的选择。作为芯片原厂，STC的开发板完全兼容自家单片机，资料更新及时。板载资源经过精心设计，稳定性有保障。价格适中，适合大多数学习者。

普中科技开发板在市场上很受欢迎。它的外设配置比较均衡，从基础到进阶的实验都能覆盖。配套资料相当完善，例程代码可以直接用于项目开发。性价比突出，是很多培训机构的首选。

金沙滩开发板以教学质量著称。板子设计考虑了教学需求，实验安排由浅入深。配套视频课程讲解细致，适合自学使用。虽然价格稍高，但教学价值确实值得肯定。

5.4 配套模块选择

传感器模块能扩展应用场景。温湿度传感器、光敏电阻、红外接收管这些都是基础选择。选择时要注意接口兼容性，IIC和SPI接口的模块使用起来更方便。

显示模块根据需求挑选。LCD1602液晶屏适合显示字符，OLED屏显示效果更细腻，数码管适合数字显示。初学者可以从简单的LED和数码管开始，逐步过渡到液晶显示。

通信模块实现设备互联。蓝牙模块让手机控制成为可能，WiFi模块连接物联网，nRF24L01实现无线数据传输。这些模块大大拓展了单片机的应用范围，让创意更容易实现。

电源模块经常被忽略。稳定的供电是系统正常运行的基础。开发板自带的USB供电足够多数实验使用，但驱动电机等大功率设备时需要外接电源。选择合适的电源适配器很重要。

5.5 性价比评估

性价比不是单纯比较价格。要考虑开发板的扩展性、资料完整度和社区支持情况。有些低价开发板省略了保护电路，使用中容易损坏器件，反而增加了使用成本。

长期使用价值需要评估。选择主流芯片的开发板能确保后续找到足够的学习资源。过于冷门的型号虽然便宜，但遇到问题时很难获得帮助。这个教训我在帮学生选型时深有体会。

配套投入也要计算在内。下载器、仿真器这些工具虽然可以单独购买，但如果开发板套装包含这些配件会更划算。整体计算下来，功能完善的套装往往比零散购买更经济。

最终选择还是要匹配学习目标。纯粹入门学习可以选择基础型号，计划做项目开发则建议选择资源丰富的型号。合适的才是最好的，过度追求高端配置可能造成资源浪费。

6.1 LED闪烁控制

点亮第一个LED是每个单片机学习者的起点。这个看似简单的项目其实包含了最重要的概念：GPIO输出控制。通过控制引脚的高低电平，就能让LED亮起或熄灭。

延时函数在这里扮演关键角色。使用简单的for循环实现软件延时，虽然精度不高但足够让肉眼观察到闪烁效果。记得我第一次成功让LED闪烁时，那种成就感至今难忘。这个基础实验帮助我们理解程序如何控制硬件。

实际编程中要注意驱动能力。51单片机的I/O口驱动电流有限，直接驱动多个LED可能需要外加驱动电路。采用灌电流方式连接LED能获得更好的驱动效果，这是很多初学者容易忽略的细节。

6.2 按键检测应用

按键检测引入了输入控制的概念。机械按键存在抖动问题，需要在软件中加入消抖处理。简单的延时判断就能有效过滤抖动信号，确保每次按键只触发一次动作。

查询方式和中断方式各有用处。查询实现简单，适合按键不多的场合。中断方式能及时响应按键，同时让CPU有时间处理其他任务。根据项目需求选择合适的方式很重要。

按键功能可以很丰富。单个按键实现开关控制，多个按键组合实现菜单操作。我设计过一个用三个按键控制的小系统，通过长短按区分不同功能，用户体验相当不错。

6.3 数码管显示

数码管分为共阴和共阳两种类型。驱动方式有所不同，共阴需要给段选信号高电平，共阳则相反。搞清楚类型才能正确编写驱动程序。

动态扫描是核心技巧。利用人眼视觉暂留特性，快速轮流点亮各个数码管。扫描频率要足够高，否则会出现闪烁现象。通常保持在不低于50Hz的频率比较合适。

段选和位选信号要协调配合。先送出要显示的数字段码，再选通对应的位选信号。两个步骤紧密配合才能稳定显示。驱动电流要足够，否则亮度会不均匀。

6.4 PWM调光控制

PWM通过调节占空比来控制平均电压。这种方法在调光、调速场合非常有效。51单片机可以用定时器产生精确的PWM波形，实现平滑的亮度调节。

定时器配置需要仔细计算。根据需要的PWM频率设置定时器重装值，通过修改比较值来调整占空比。计算过程可能有些繁琐，但一旦掌握就能灵活应用。

实际应用中可以加入渐变效果。让灯光缓慢变亮或变暗，视觉效果更舒适。这种软启动方式也能延长LED寿命。我在一个台灯项目中就采用了这种设计，用户体验提升很明显。

6.5 温度监测系统

DS18B20是常用的数字温度传感器。单总线协议减少了连线数量，但时序要求比较严格。严格按照数据手册的时序图编写驱动程序很关键。

温度数据需要校准处理。传感器本身存在误差，可以通过软件补偿提高精度。显示时可以保留一位小数，让读数更加精确。定期自动更新显示，保持数据实时性。

超限报警是实用功能。设置温度上下限，超出范围时触发声光报警。这个功能在恒温控制系统中很常用。添加历史数据记录还能分析温度变化趋势。

6.6 无线通信应用

nRF24L01模块性价比很高。SPI接口与51单片机连接方便，传输距离能满足多数室内应用。配置寄存器时需要仔细对照数据手册，确保通信参数匹配。

数据包结构要合理设计。包含地址、命令、数据等字段，便于接收方解析。添加校验机制能提高通信可靠性。我在一个遥控小车项目中就采用了CRC校验，效果很好。

多设备通信需要地址管理。每个设备分配唯一地址，实现定向通信。跳频机制能避免干扰，增强通信稳定性。这些技巧在物联网应用中都很实用。
